該機為水平臂架,、小車變幅,、上回轉液壓頂升式起重機,。最大起重量為4t；額定起重力矩為400kN·m,；最大起重力矩為440kN·m,。
1、 概述

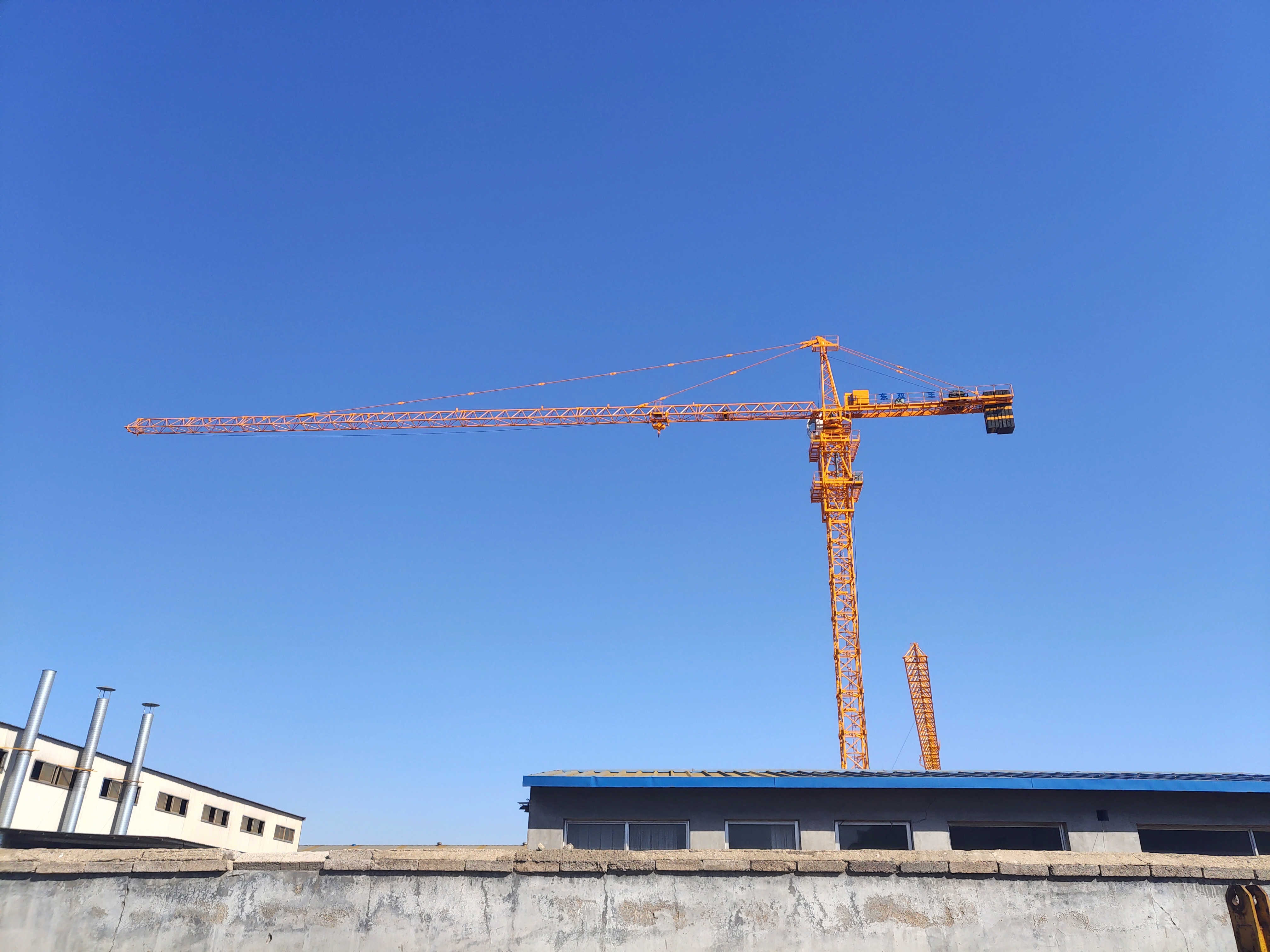

QTZ40（4808）塔式起重機是山東雙豐重工機械有限公司充分利用成組技術,、組合設計技術及有限元分析技術,，以“塔式起重機微機設計平臺”為工具，設計的起重運輸機械。
該機為水平臂架,、小車變幅,、上回轉液壓頂升式起重機。最大起重量為4t,；額定起重力矩為400kN·m,；最大起重力矩為440kN·m。
該機特點：
（1）最大工作幅度47米,，增加了塔機的工作空間,。
（2）整機外形美觀大方。
（3）工作方式多,，使用范圍廣,。有基礎固定、外墻附著兩種工作方式,，適用于各種不同的施工對象,；獨立起升高度30米，附著高度二倍率120米,、四倍率60米,。
（4）工作速度高，調速性能好,，工作平穩,，效率高。
起升機構采用三速電機和單速比減速器,，能實現重載低速,、輕載高速，最大速度可達65.14m/min,。
小車變幅機構牽引小車在水平臂上變幅,，具有良好的安裝就位性能。
回轉機構采用行星齒輪減速器,，配置液力偶合器,，承載能力高,，啟動平穩,，工作可靠，具備抗風就位功能,。
（5）吊臂采用剛性雙拉桿懸掛,，剛性好、自重輕,、斷面小,、風阻小、受力均勻,、外形美觀,。
（6）各種安全裝置齊全,，可保證工作安全可靠。
（7）司機室獨立側置,，視野良好,，給操作者創造了良好的工作環境。
（8）使用方便維修簡單,。
該機自重（不含配重,、基礎及附著裝置）19.4t，總裝機容量25.7kW,，廣泛適用于高層飯店,、居民住宅、工業建筑等大型建筑工程,，是廣大中小建筑企業理想的建筑施工機械,。
2、 起重技術性能
2.1 技術性能參數表（表一）
表一 技術性能表
項 目 | 單 位 | 倍 率 | |||||||
α=2 | α=4 | ||||||||
額定起重力矩 | kN.m | 400 | |||||||
最大起重量 | t | 2 | 4 | ||||||
工作幅度 | m | 3 ～ 47 | |||||||
最大幅度起重量 | t | 0.8 | |||||||
最大起重量幅度 | m | 20.97 | 11 | ||||||
起升高度 | 獨立式 | m | 30 | ||||||
附著式 | 120 | 60 | |||||||
整 機 外 形 尺 寸 | 基 礎 | m | 4.6×4.6 | ||||||
整機高度 | 獨立式 | 38.36 | |||||||
附著式 | 128.56 | ||||||||
起重臂端頭至回轉中心 | 48 | ||||||||
平衡臂尾部至回轉中心 | 11.425 | ||||||||
整機自重 | 獨立式（無配重） | t | 20.828 | ||||||
附著式（無配重） | t | 43.65 | |||||||
配 重 | t | 7.9 | |||||||
其 它 | 電機總功率 | kW | 25.7 | ||||||
最大安裝高度工作風級 | 級 | ≤4 | |||||||
允許工作溫度 | 0C | -20～+40 | |||||||
 | |||||||||
