該機為水平臂架,、小車變幅,、上回轉液壓頂升式起重機,最大起重量為5t.
1,、 概述

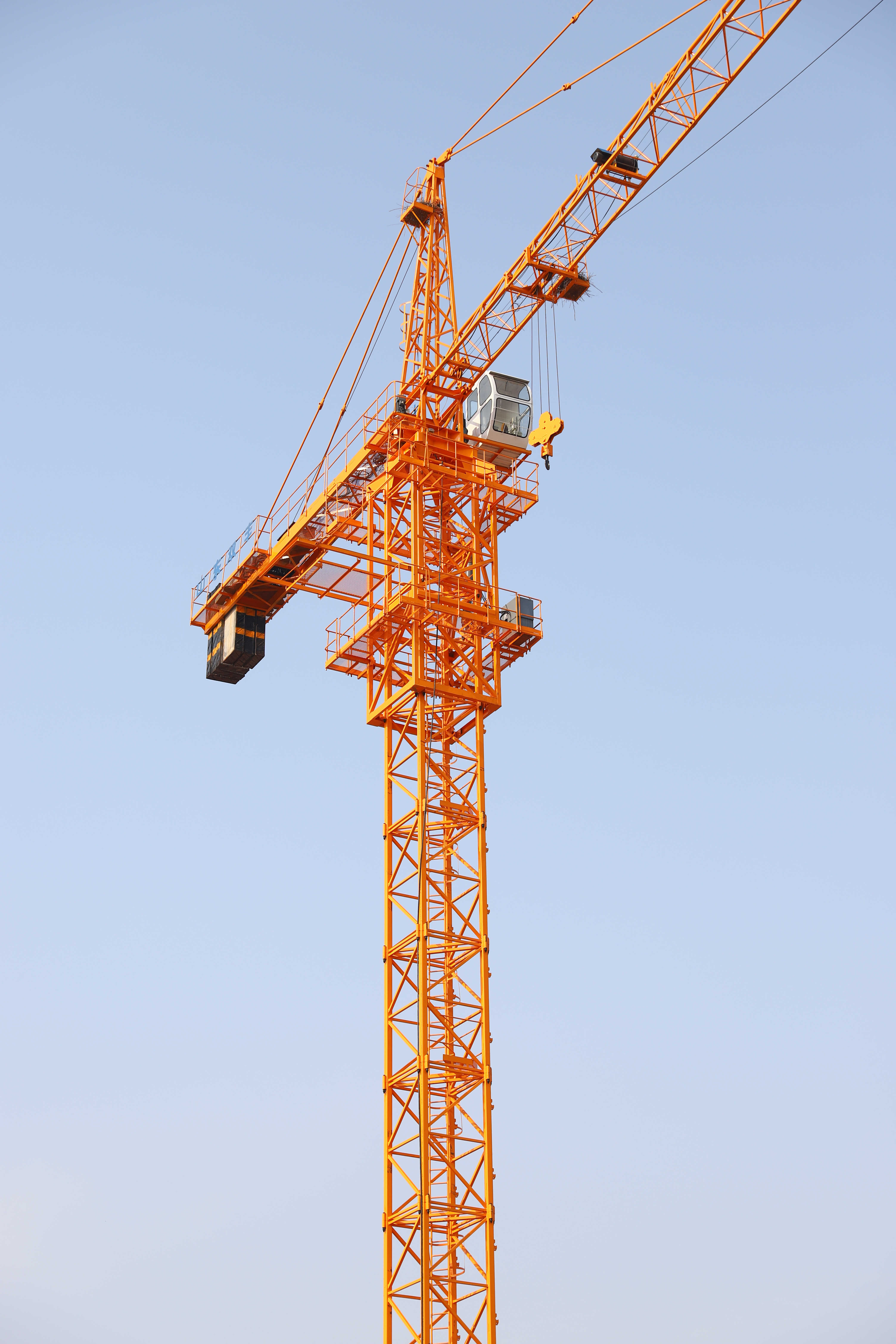

QTZ63（5013）塔式起重機是充分利用成組技術,、組合設計技術及有限元分析技術,，以“塔式起重機微機設計平臺”為工具,，設計的國內起重運輸機械,。
該機為水平臂架、小車變幅,、上回轉液壓頂升式起重機,。最大起重量為5t；
該機特點：
（1）最大工作幅度50米,，增加了塔機的工作空間,。
（2）整機外形美觀大方,。
（3）工作方式多，使用范圍廣,。有基礎固定,、外墻附著兩種工作方式，適用于各種不同的施工對象,；獨立起升高度40米,，附著高度二倍率119米、四倍率60米,。
（4）工作速度高,，調速性能好，工作平穩,，效率高,。
起升機構采用三速電機和單速比減速器，能實現重載低速,、輕載高速,，最大速度可達75m/min。
小車變幅機構牽引小車在水平臂上變幅,，具有良好的安裝就位性能,。
回轉機構采用繞線電機配以行星齒輪減速器、液力偶合器,，承載能力高,，啟動平穩，工作可靠,，具備抗風就位功能,。
（5）吊臂采用剛性雙拉桿懸掛，剛性好,、自重輕,、斷面小,、風阻小,、受力均勻、外形美觀,。
（6）各種安全裝置齊全,，可保證工作安全可靠。
（7）司機室獨立側置,，視野良好,，給操作者創造了良好的工作環境。
（8）使用方便維修簡單,。
該機廣泛適用于高層飯店,、居民住宅,、工業建筑等中型建筑工程，是廣大中小建筑企業理想的建筑施工機械,。
2,、 起重技術性能

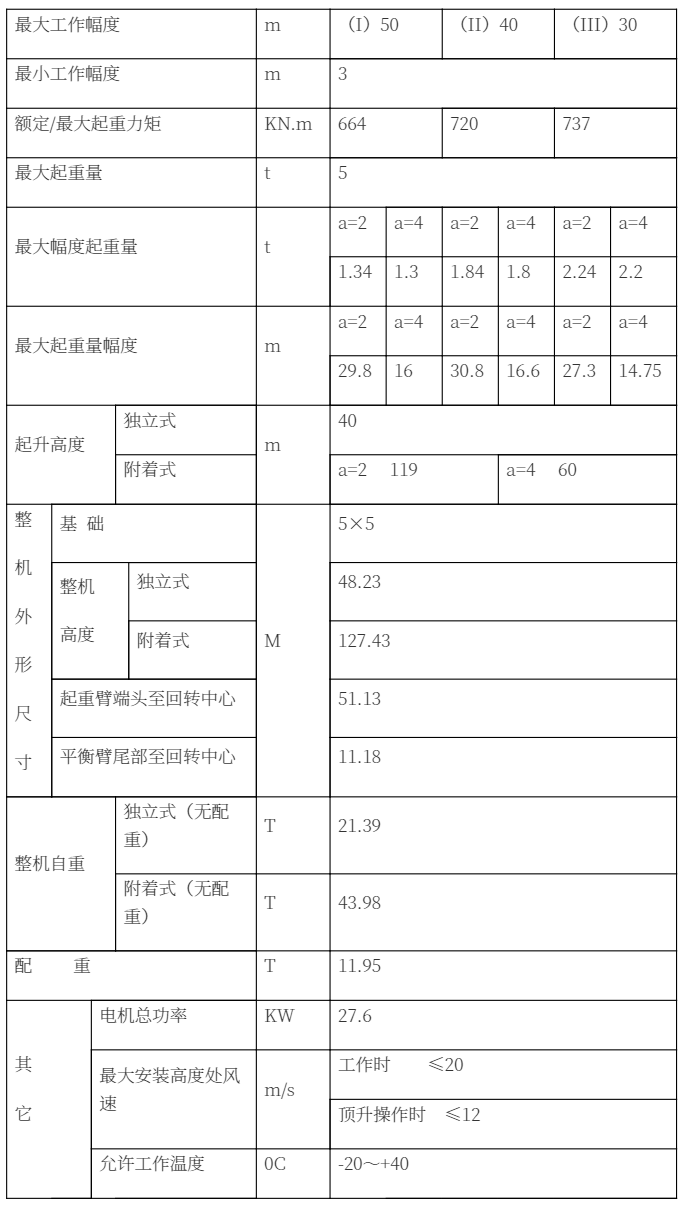

(1) 技術性能參數表（表一）
表一 技術性能表
