該機為水平臂架,、小車變幅,、上回轉液壓頂升式起重機。起重量為5t,；額定起重力矩：幅度50米時達到570kN·m,，幅度44米時達到600kN·m，幅度38米時達到630kN·m,。
1,、 概述
QTZ63（5010）塔式起重機是充分利用成組技術、組合設計技術及有限元分析技術,，以“塔式起重機微機設計平臺”為工具,，設計的起重運輸機械。
該機為水平臂架,、小車變幅,、上回轉液壓頂升式起重機。起重量為5t；額定起重力矩：幅度50米時達到570kN·m,，幅度44米時達到600 kN·m,，幅度38米時達到630 kN·m。
該機特點：
（1）工作幅度50米,，增加了塔機的工作空間,。
（2）整機外形美觀大方。
（3）工作方式多,，使用范圍廣,。有基礎固定、外墻附著兩種工作方式,，適用于各種不同的施工對象,；獨立起升高度33.8米，附著高度二倍率119米,、四倍率60米,。
（4）工作速度高，調速性能好,，工作平穩,，效率高。
起升機構采用三速電機和單速比減速器,，能實現重載低速,、輕載高速，速度可達68m/min,。
小車變幅機構牽引小車在水平臂上變幅,，具有良好的安裝就位性能。
回轉機構采用繞線電機配以行星齒輪減速器,、液力偶合器,，承載能力高，啟動平穩,，工作可靠,，具備抗風就位功能。
（5）吊臂采用剛性雙拉桿懸掛,，剛性好,、自重輕、斷面小,、風阻小,、受力均勻、外形美觀,。
（6）各種安全裝置齊全,，可保證工作安全可靠,。
（7）司機室獨立側置,，視野良好,，給操作者創造了良好的工作環境。
（8）使用方便維修簡單,。
該機獨立工作狀態鋼結構自重（不含配重,、基礎、機構）21.39t,，總裝機容量25.9kW,，廣泛適用于高層飯店、居民住宅,、工業建筑等中型建筑工程,，是廣大中小建筑企業理想的建筑施工機械。
2,、 起重技術性能

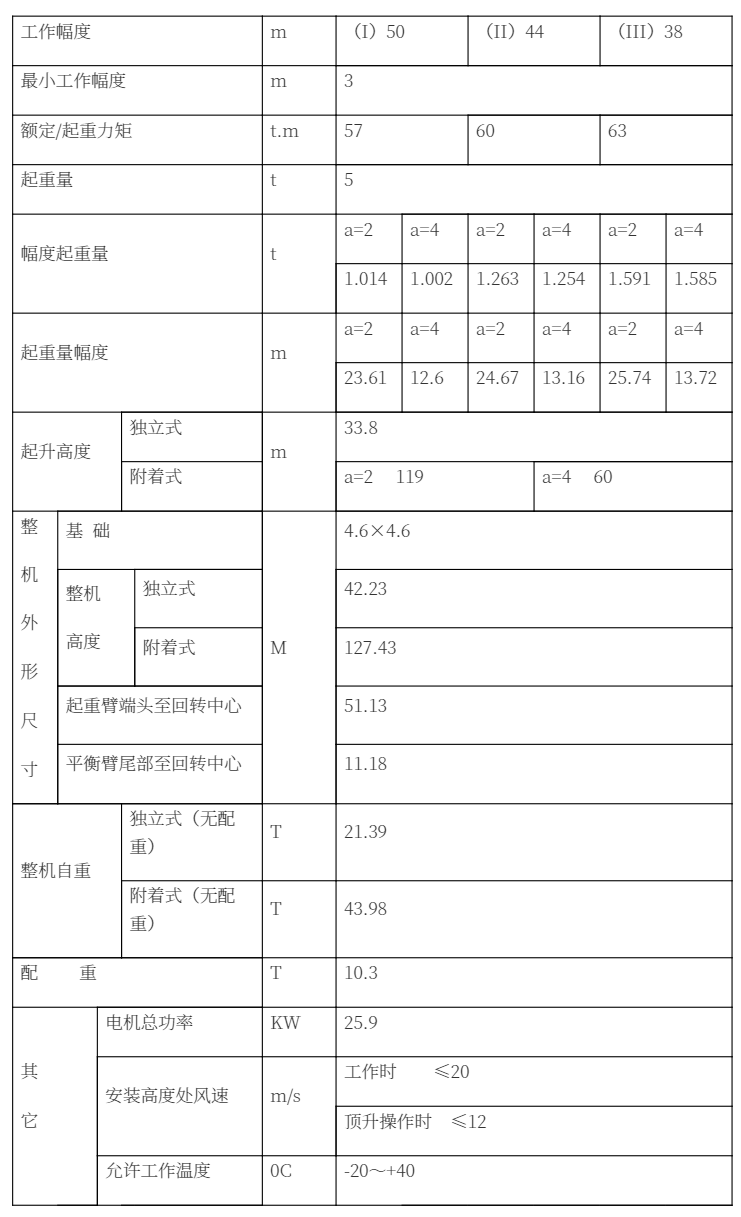

2.1 技術性能參數表（表一）
表一 技術性能表
